Canvas绘制圆滑曲线

发表于 | 分类于 |

还原设计稿是一个前端工程师的基本工作，可悲的是大部分前端工程师都不在意这些细枝末节，或者说不是他们不愿意去做好这件事，而是他们还没有准备好去做这件事。

很多人在面对炫酷的图表设计时，首先想到的用第三方库来还原设计，但是却忽略了第三方库和 UI 设计的出入，更为致命的是他们不知道如何进行还原。当然我也不算是什么厉害角色，但是我仍然记得还原设计是我的基本工作。

canvas 已经很多年了，api 各大网站上都有，我们不在关注这些问题。用 canvas 实现柱状图、折线图等基本图表，我相信看看 api，基本都没什么问题。可如果是绘制一个曲线图/趋势图呢？

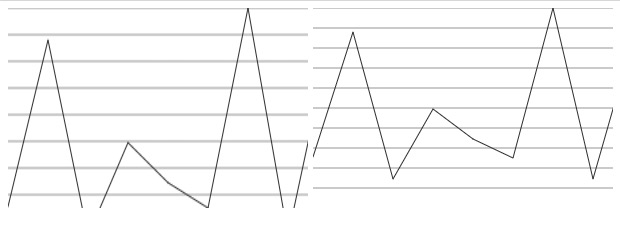

我们先完成一个简单的折线图,鹅，不太顺利，一上来就遇到了惊喜：

在此之前我一直认为 canvas 的宽高是否写到元素上和写到样式表中是一样的，现在我才知道它们不一样，也算是对 canvas 的属性有了新的认识。

有了基础的折线图，下面就是怎么绘制曲线图的问题了，如果你的点足够多，用折线图就可以满足，但实际上我们并没有这么多数据。

根据 canvas 所提供的 api，我想大家都能猜出来，二次贝塞尔曲线和三次贝塞尔曲线。虽然弧线也是曲线，但这个地方弧线确实不太适合。

这里借用canvas 进阶——如何画出平滑的曲线的内容：

假设我们在一次绘画中共采集到 6 个鼠标坐标，分别是 A, B, C, D, E, F；
取前面的 A, B, C 三点，计算出 B 和 C 的中点 B1，以 A 为起点，B 为控制点，B1 为终点，利用 quadraticCurveTo 绘制一条二次贝塞尔曲线线段；
howToDrawLineSmoothly_2
接下来，计算得出 C 与 D 点的中点 C1，以 B1 为起点、C 为控制点、C1 为终点继续绘制曲线；
howToDrawLineSmoothly_3
依次类推不断绘制下去，当到最后一个点 F 时，则以 D 和 E 的中点 D1 为起点，以 E 为控制点，F 为终点结束贝塞尔曲线。
howToDrawLineSmoothly_4

有了算法，代码都不是事：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
var drawCurve = function (ctx, data) {
	ctx.beginPath();
	for (var i = 0; i < data.length - 2; i++) {
		const start = {
			x: i === 0 ? i * 30 : (i + 0.5) * 30,
			y: i === 0 ? 200 - data[i] : 200 - (data[i] + data[i + 1]) / 2,
		};
		const end = {
			x: (i + 1.5) * 30,
			y: 200 - (data[i + 1] + data[i + 2]) / 2,
		};
		const controll = {
			x: (i + 1) * 30,
			y: 200 - data[i + 1],
		};
		console.log(start, end, controll);
		ctx.moveTo(start.x, start.y);
		ctx.quadraticCurveTo(controll.x, controll.y, end.x, end.y);
	}
	ctx.strokeStyle = "#333";
	ctx.stroke();
};

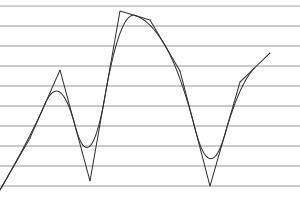

看起来还不错，但是拐点怎么对不上啊！

这里就要涉及到另一个问题了，拟合，下面到内容参考至平滑曲线生成：贝塞尔曲线拟合.

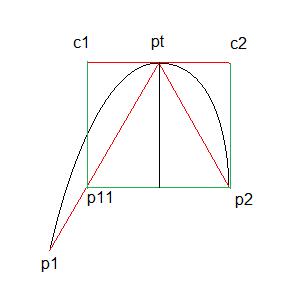

202101290952.png > 平滑
当前点 pt，当前点前后两点 p1、p2， pt 点对应的前后控制点 c1、c2，对于 p1-pt-p2 两段线，算法生成 p1 ~ pt 和 pt ~ p2 两条贝塞尔曲线
两条贝塞尔曲线在 pt 点对应的控制点分别为 c1、c2
因为贝塞尔曲线与该点和其控制点的连线相切，所以保证 c1、pt、c2 三点共线就可以产生平滑的曲线
控制点自动计算
1、取 c1、pt、c2 为角 p1-pt-p2 的角平分线的垂线
2、取 c1-pt 与 c2-pt 等长，为 p1 或 p2 在该垂线上的投影点，（参看图 3，当 p1-pt 长度大于 pt-p2 时，取 p11 点在垂线的投影点作为 c1，p11 到 pt 的距离与 pt-p2 等长）
3、对 c1、c2 做一定比例的缩放，实际取的控制点距 pt 的距离为投影点距离的 0.2-0.6 之间时都可以取得很好的平滑效果

代码实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
var drawBezier = function (ctx, data) {
	ctx.beginPath();
	//找到前一个点到下一个点中间的控制点
	data.forEach(function (item, index) {
		var scale = 0.1; //分别对于ab控制点的一个正数，可以分别自行调整
		//前一个点坐标
		var last1X = 40 * (index - 1),
			last1Y = 200 - data[index - 1],
			//前两个点坐标
			last2X = 40 * (index - 2),
			last2Y = 200 - data[index - 2],
			//当期点坐标
			nowX = 40 * index,
			nowY = 200 - data[index],
			//下一个点坐标
			nextX = 40 * (index + 1),
			nextY = 200 - data[index + 1],
			// 控制点
			cAx = last1X + (nowX - last2X) * scale,
			cAy = last1Y + (nowY - last2Y) * scale,
			cBx = nowX - (nextX - last1X) * scale,
			cBy = nowY - (nextY - last1Y) * scale;
		if (index === 0) {
			ctx.lineTo(nowX, nowY);
			return;
		} else if (index === 1) {
			cAx = last1X + (nowX - 0) * scale;
			cAy = last1Y + (nowY - 200) * scale;
		} else if (index === data.length - 1) {
			cBx = nowX - (nowX - last1X) * scale;
			cBy = nowY - (nowY - last1Y) * scale;
		}
		//绘制出上一个点到当前点的贝塞尔曲线
		ctx.bezierCurveTo(cAx, cAy, cBx, cBy, nowX, nowY);
	});
	ctx.strokeStyle = "blue";
	ctx.stroke();
};

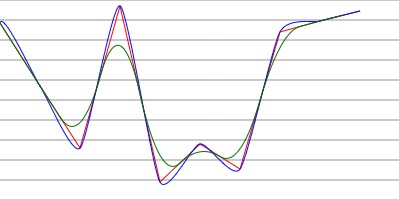

现在看起来就正常多了，当然上面的代码写得比较乱，在实际应用中应做适当的优化，此处仅作为参考。

参考文章：
平滑曲线生成：贝塞尔曲线拟合
基于 canvas 使用贝塞尔曲线平滑拟合折线段
