音频可视化

其实从事前端开发以来没有碰到过这样到需求,只是在前段时间看到一些音乐播放器的界面很漂亮,就想 web 端能否实现这样的效果呢,网上找了一下,发现已经有了很多案例了,这里只是自己实践一下.

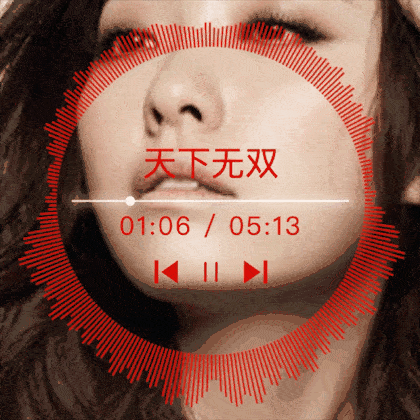

目标效果

基本原理

我们知道一般可视化都是基于数据实现的,那么音频可视化可以分为两个部分来实现:

将音频转换为数据(流);
用 canvas、svg 或者其他方式将拿到的数据进行可视化;

第二步不用多说,有一定的 canvas 或者 svg 基础问题不大,那问题是第一步怎么将音频转换为数据(流)呢,幸运的是 html 5 提供流相关 api,就是 Web Audio.

Web Audio API 使用户可以在音频上下文(AudioContext)中进行音频操作，具有模块化路由的特点。在音频节点上操作进行基础的音频，它们连接在一起构成音频路由图。

代码实现

既然了解流基本原理,就开始实践吧.这里我没有使用第三方框架/库,没必要搞得很复杂.

AudioItem

AudioItem, 这个类应该有开始、暂停、停止、播放完成以及让外部获取一些状态,如:获取音频时长、当前播放时长、当前播放状态和当前需要绘制的音频图像等方法.具体看代码

class AudioItem {
	constructor(callback) {
		this._audioContext = new AudioContext();
		this._callback = callback;
	}

	// 当前实例url
	_url;

	// 音频上下文对象
	_audioContext;

	// 音频源ArrayBuffer对象[只能播放一次]
	_audioBufferSourceNode;

	// 用于分析音频频谱的节点
	_analyser;

	// frequencyBinCount 的值固定为 AnalyserNode 接口中fftSize值的一半.
	// 该属性通常用于可视化的数据值的数量
	_bufferLength;

	// 播放状态[0:加载中,1:播放中,2:已暂停,3:已结束,4:已停止]
	_status = 0;

	// 开始播放时间
	_startAt = 0;

	// 暂停时间
	_pausedAt = 0;

	// 音频时长
	_duration = 0;

	// 解码后一系列操作
	_afterDecode() {
		// 创建AudioBufferSourceNode 用于播放解码出来的buffer的节点
		this._audioBufferSourceNode = this._audioContext.createBufferSource();
		// 创建AnalyserNode 用于分析音频频谱的节点
		this._analyser = this._audioContext.createAnalyser();
		// 接口的fftSize属性AnalyserNode是无符号长值，表示在执行快速傅里叶变换（FFT）以获取频域数据时使用的样本中的窗口大小
		this._analyser.fftSize = 512;
		// 将不同的音频图节点连接在一起
		this._audioBufferSourceNode.connect(this._analyser);
		this._analyser.connect(this._audioContext.destination);
		// bufferLength
		this._bufferLength = this._analyser.frequencyBinCount;
		//回调函数传入的参数
		this._audioBufferSourceNode.buffer = this._buffer;
		//部分浏览器是noteOn()函数，用法相同
		this._audioBufferSourceNode.start(0, this._pausedAt / 1000);
		// 音频时长
		this._duration = this._audioBufferSourceNode.buffer.duration;
		// 记录播放时间
		this._startAt = new Date().getTime() - this._pausedAt;
		// 重置暂停时间
		this._pausedAt = 0;
		// 更新播放状态
		this._status = 1;
		// callback
		this._callback();
	}

	// 初始化
	_init(val) {
		if (val) {
			let data = this._source.slice();
			this._audioContext.decodeAudioData(data, (buffer) => {
				// 暂停、快进后播放重新解码耗时验证,明显卡顿,所以缓存一下buffer
				this._buffer = buffer;
				this._afterDecode();
			});
		} else {
			this._afterDecode();
		}
	}

	// 获取音频资源
	_getSource(url) {
		fetch(url)
			.then((res) => res.arrayBuffer())
			.then((res) => {
				this._source = res.slice();
				this._init(1);
			});
	}

	// 获取绘制图像的数据
	getDataArray() {
		// 检查下是否播放完成
		let played = new Date().getTime() - this._startAt;
		let total = this._duration * 1000;
		if (played >= total) this.done();

		// 返回新arraybuffer
		let dataArray = new Uint8Array(this._bufferLength);
		this._analyser.getByteFrequencyData(dataArray);
		let tempArr = Array.from(dataArray);
		let len = this._bufferLength / 2;
		tempArr = tempArr.slice(0, len);
		tempArr = tempArr.concat([...tempArr].reverse());
		return Uint8Array.from(tempArr);
	}

	// 获取播放时长
	getPlayed() {
		let played = new Date().getTime() - this._startAt;
		return played;
	}

	// 获取音频时长(秒)
	getDuration() {
		return this._duration;
	}

	// play
	play(input) {
		// url,如果当前实例url和传入url不一致则获取新的音频并自动播放
		if (typeof input === "string") {
			if (this._url !== input) {
				this._getSource(input);
				this._url = input;
				return false;
			} else {
				this._init();
			}
		}
		// 传入时间ms
		else if (typeof input === "number") {
			this.pause(input);
			this._init();
		} else {
			this._init();
		}
	}

	// pause(ms)
	pause(time) {
		time = time || new Date().getTime() - this._startAt;
		this._audioBufferSourceNode.stop();
		this._pausedAt = time;
		this._status = 2;
	}

	// done
	done() {
		this._audioBufferSourceNode.stop();
		this._pausedAt = 0;
		this._startAt = 0;
		this._status = 3;
	}

	// stop
	stop() {
		if (this._audioBufferSourceNode) {
			this._audioBufferSourceNode.stop();
		}
		this._pausedAt = 0;
		this._startAt = 0;
		this._status = 4;
	}

	// 获取当前播放状态
	getStatus() {
		return this._status;
	}
}

这里我们使用了 H5 的 AudioContext,具体资料可以到 MDN 上去了解,需要注意到有一下几个地方:

1、AudioBufferSourceNode 对象只能使用一次,所以每次暂停/停止后都要重新创建,之前都是在解码音频都回调中实现,发现音频解码耗时严重,会产生严重卡顿,所以后面将解码后的 buffer 缓存

2、已播放时长的问题,这个 MDN 上说的也不清除,后来在 stock overflow 上才找到解决方案.具体见代码注释.猜测实际播放时间(特别是暂停/停止后)为从播放开始的时间减去总暂停的时间,这个地方比较绕

3、音频 Uint8Array 的操作,因为 Uint8Array 也只能使用一次,所以每次都是使用当前 Uint8Array 的副本,相关 api 可以查看Uint8Array - JavaScript | MDN

CanvasItem

canvas 绘制图像,这里只暴露了两个方法,初始化和绘制,毕竟一进来什么都没有就比较奇怪,具体代码如下:

class CanvasItem {
	constructor(element) {
		let canvas = document.querySelector(element);
		canvas.width = canvas.offsetWidth;
		this.ctx = canvas.getContext("2d");
		canvas.height = canvas.offsetHeight;
		this.r = canvas.width / 2;
		this.d = canvas.width;
		this._r = this.r * 0.7;
		this.init();
	}

	init() {
		let data = new Array(256).fill(0);
		this.draw(data);
	}

	// 绘制柱状图
	draw(data) {
		let length = data.length;
		this.ctx.clearRect(0, 0, this.d, this.d);
		data.forEach((item, index) => {
			let rotateArg = index * (360 / length) * (Math.PI / 180);
			this.ctx.translate(this.r, this.r);
			this.ctx.rotate(rotateArg);

			this.ctx.fillStyle = "rgb(255, 0, 0)";
			this.ctx.fillRect(0, this._r, 2, 5 + item / 4);

			this.ctx.rotate(-rotateArg);
			this.ctx.translate(-this.r, -this.r);
		});
	}
}
